风靡各大校园的”地铁线路图”是怎么画出来的?

2017年7月份,北京林业大学的学生绘制了一张校园地铁线路图,深受众多读者的好评。于是,这股创意被不少高校学子纷纷效仿,中国人民大学、浙江大学和西南交通大学的学生们纷纷脑洞大开,也绘制了自己本校的轨道交通图。对于没有绘画基础的同学,该如何用软件生成线路图呢?一起来看!

一款专业绘制地铁线路图的软件

与Ai绘图软件一样,亿图图示(Edraw Max)同样是一款专业的矢量绘图工具。 但是亿图图示内置上万个现成的图标,可以随意使用,这将大大降低了绘图者的准入门槛。另外,亿图还拥有熟悉的操作界面和便捷的操作环境,可以帮助使用者在较短的时间里,就能绘制出满意的作品。原本使用Ai绘图工具,需要1天1夜才能完成,换做亿图图示,却只需要1小时。

绘图步骤解析

第一步:在电脑上安装最新版本的亿图图示(Edraw Max)

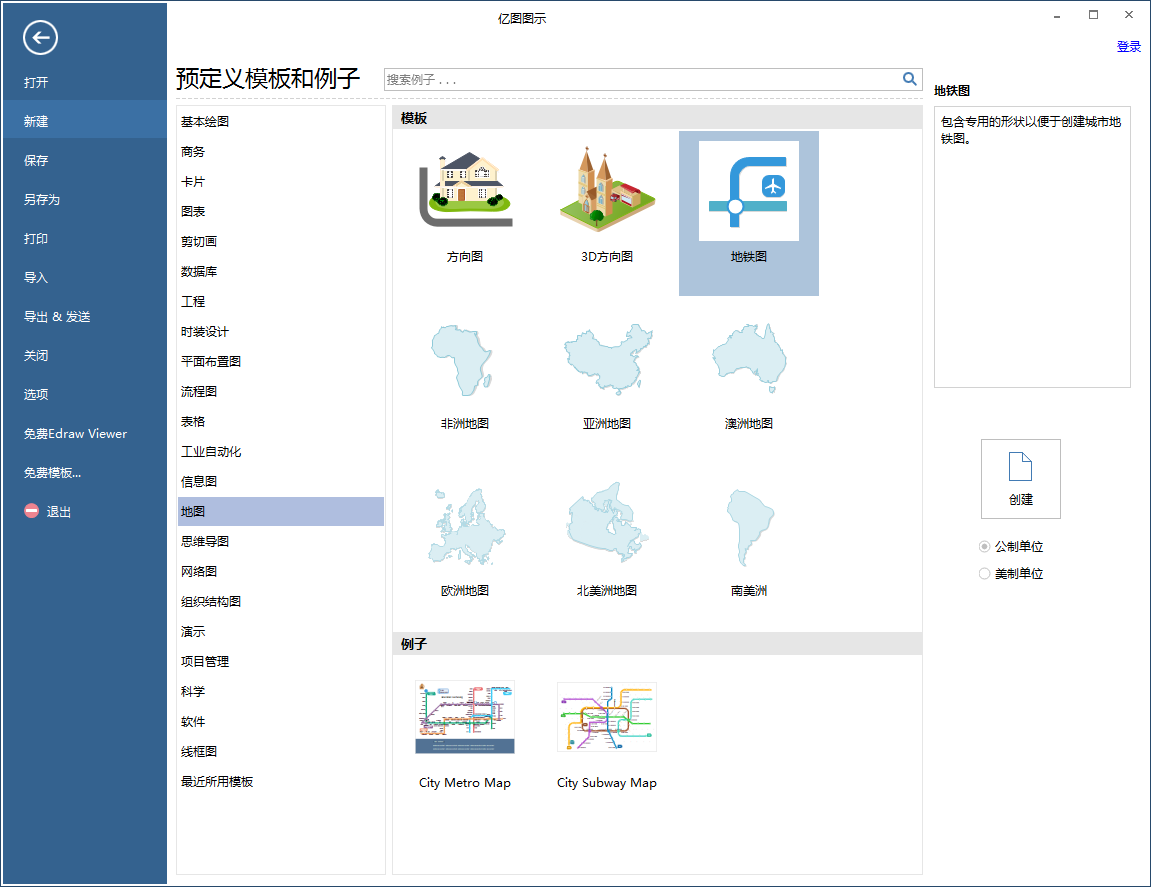

第二步:打开软件之后,点击:新建-地图-地铁图。鼠标双击“地铁图”,开启绘画模板。

亿图地图创建

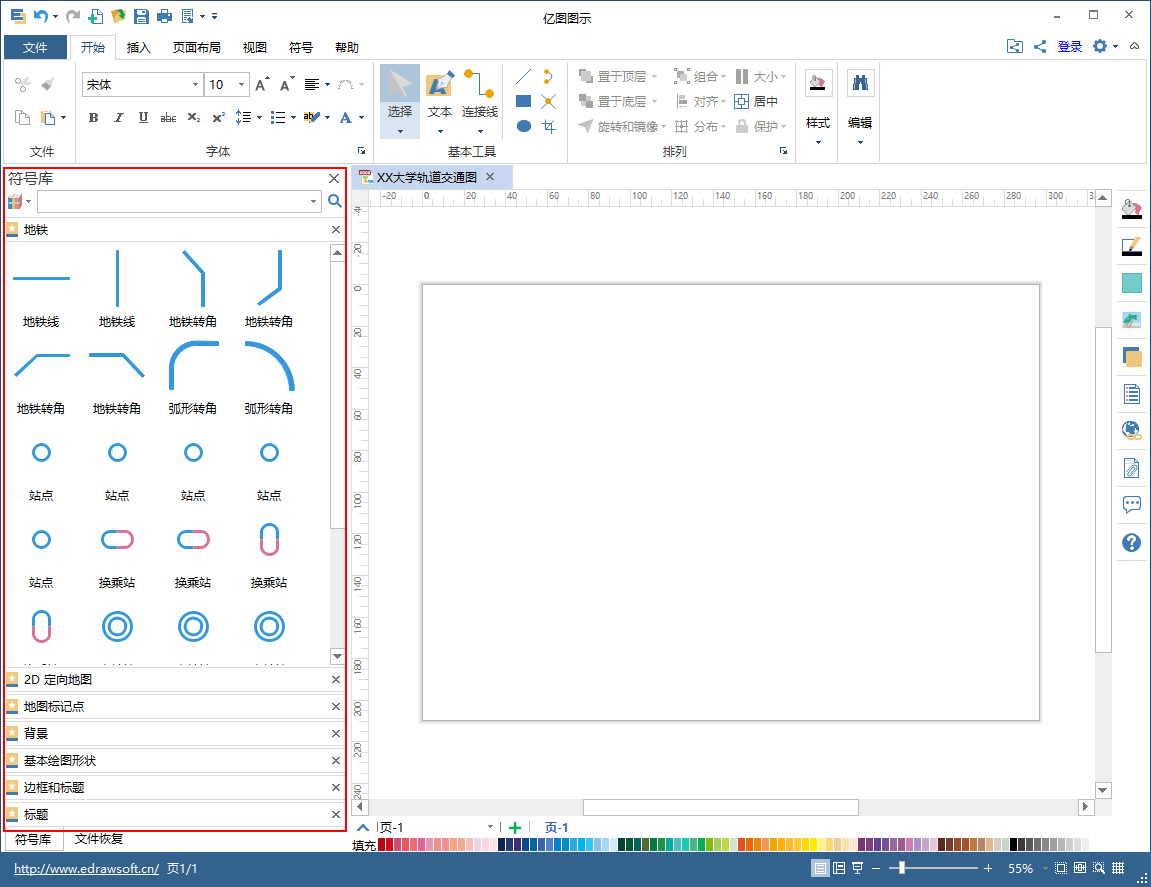

第三步:左侧面板是符号库,本次绘图所需要的所有图标符号均可以找寻的到。使用鼠标,就能将图标符号添加至画布。

亿图地图创建

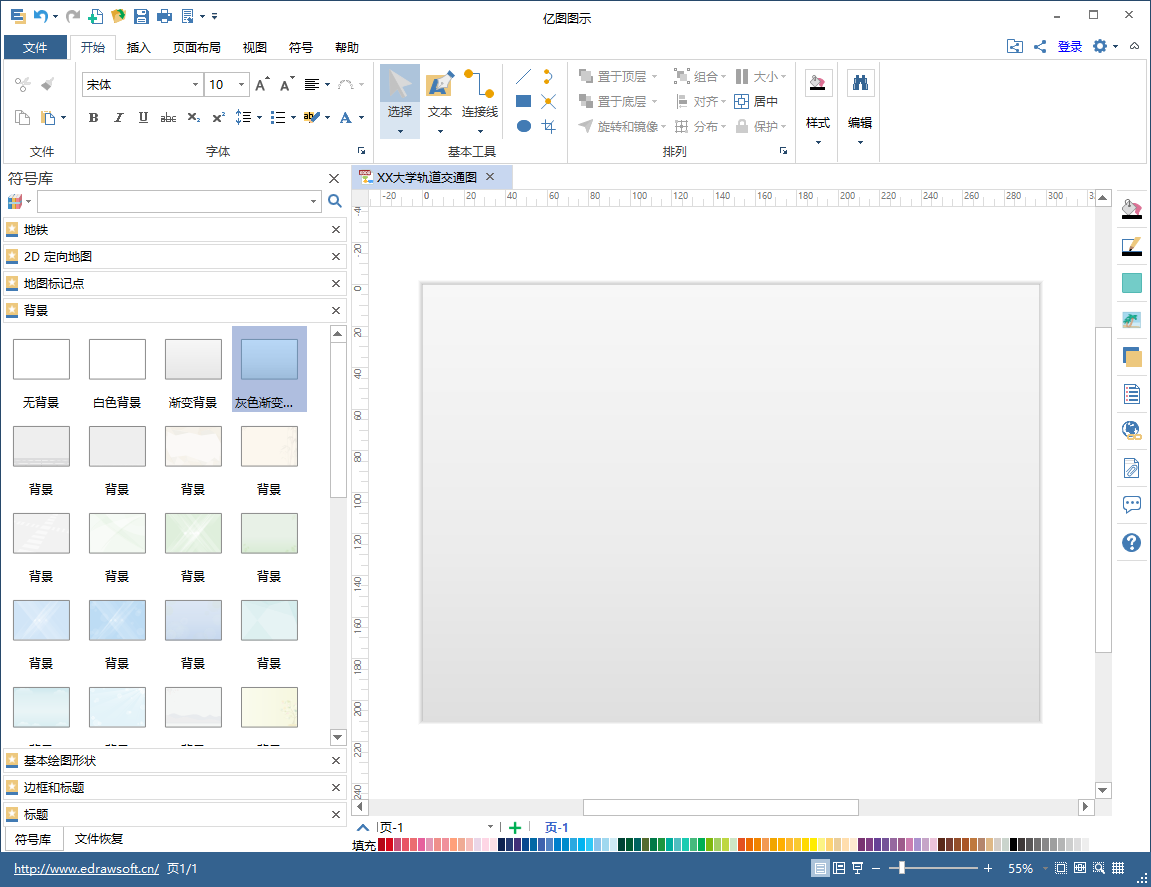

第四步:选择背景。从符号库中搜索“背景”,选择自己喜欢的图案。本次添加的背景为“灰色渐变”。

亿图地图背景

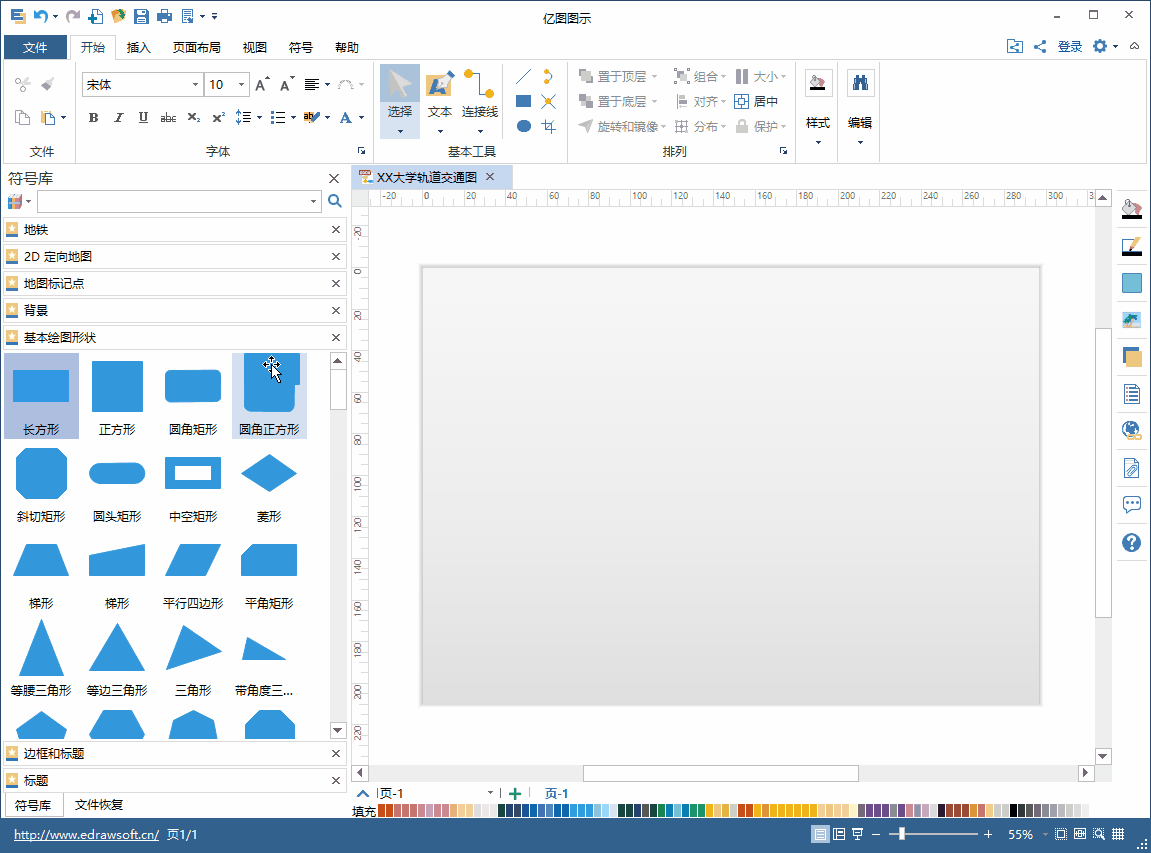

第五步:制作标题栏。从符号库中找到矩形框,拖动进画布后,调整尺寸、位置和颜色,并输入文本。

亿图地图标题栏

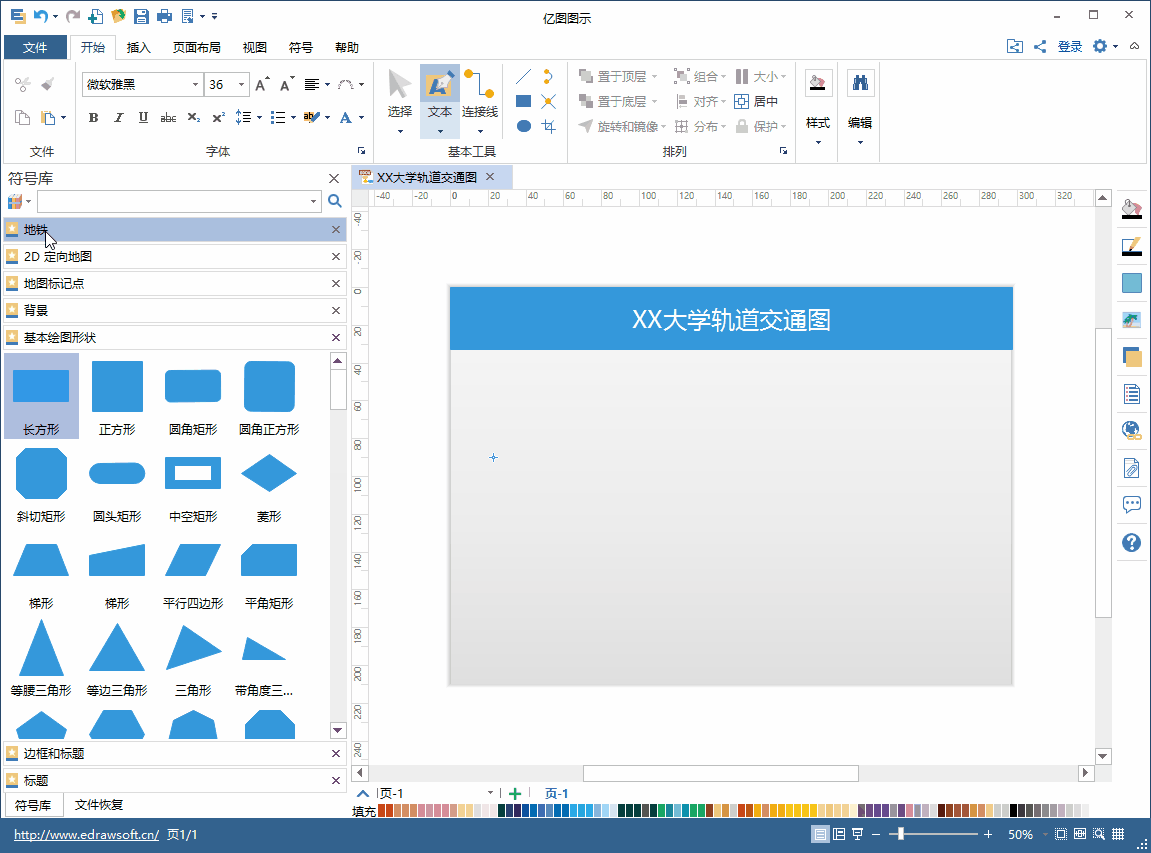

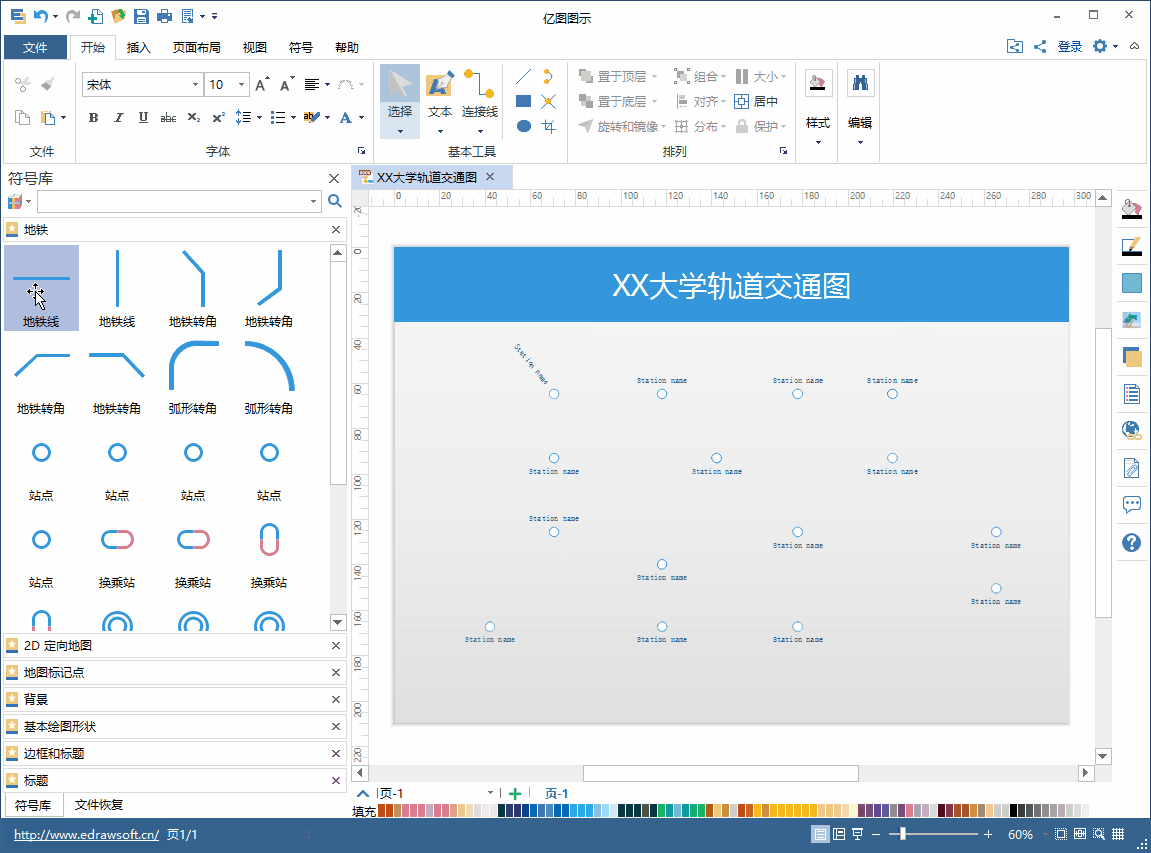

第六步:设立站点的位置。依据人流量和建筑的重要程度,确定站点数量。参考实际地图,按大致方位确定学校里的各站点位置。

亿图站点名字

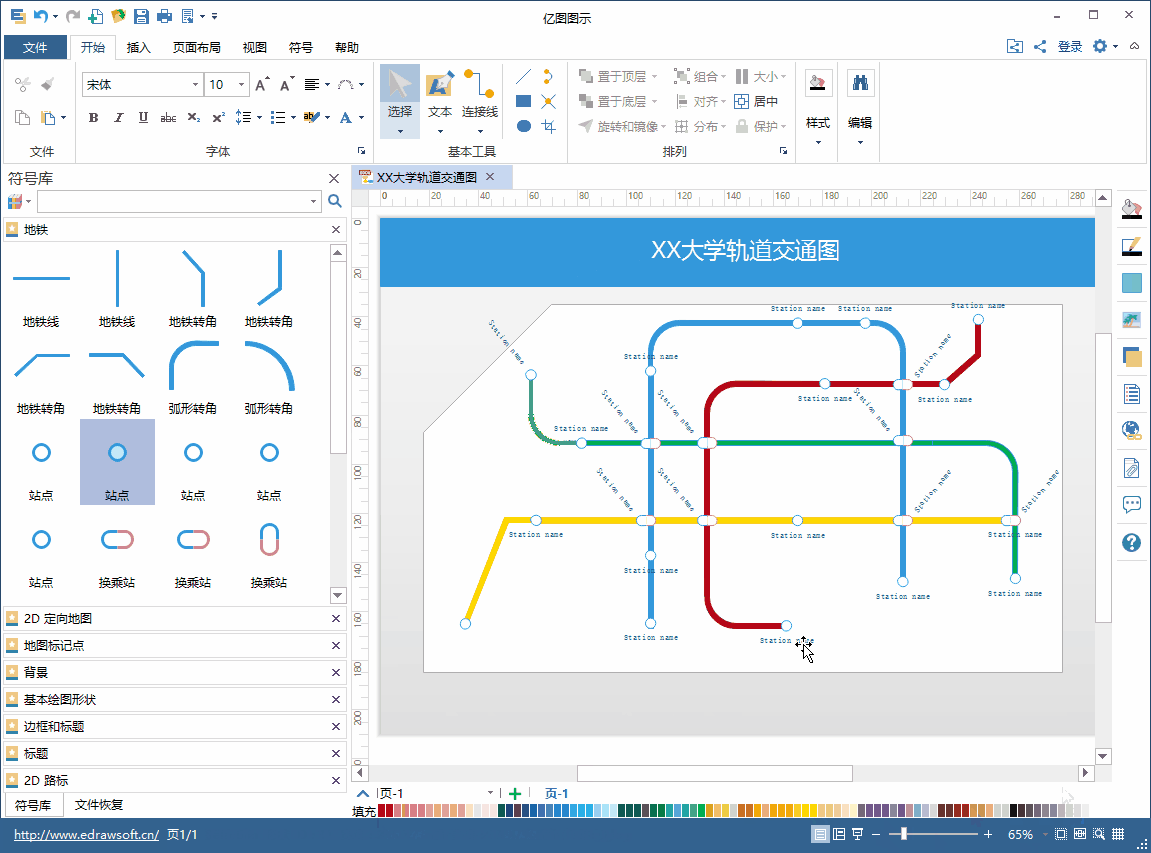

第七步:确定交通线路。提前规划好路线,使用符号库中的“地铁线”,将站点依次连接。软件里的图形,相互之间有吸附的特性,故容易连接。

亿图站点连线

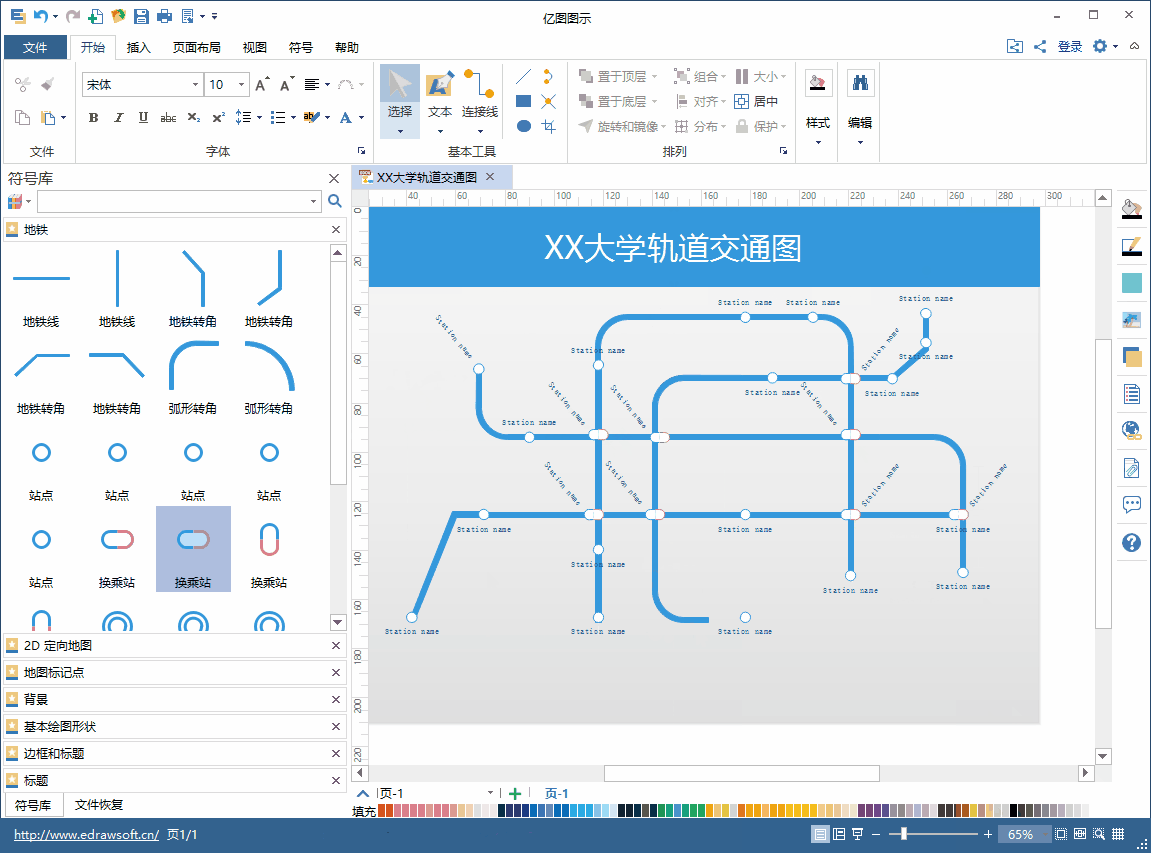

第八步:为轨道路线上色。主要选用不同的颜色,以便于区分。并为线路命名。

亿图线路上色

第九步:标注站名。为每个站点注上站名,并检查绘图,标注上其他的地图信息。常用的地图信息符号,都能从符号库中搜索到。

亿图地铁站名

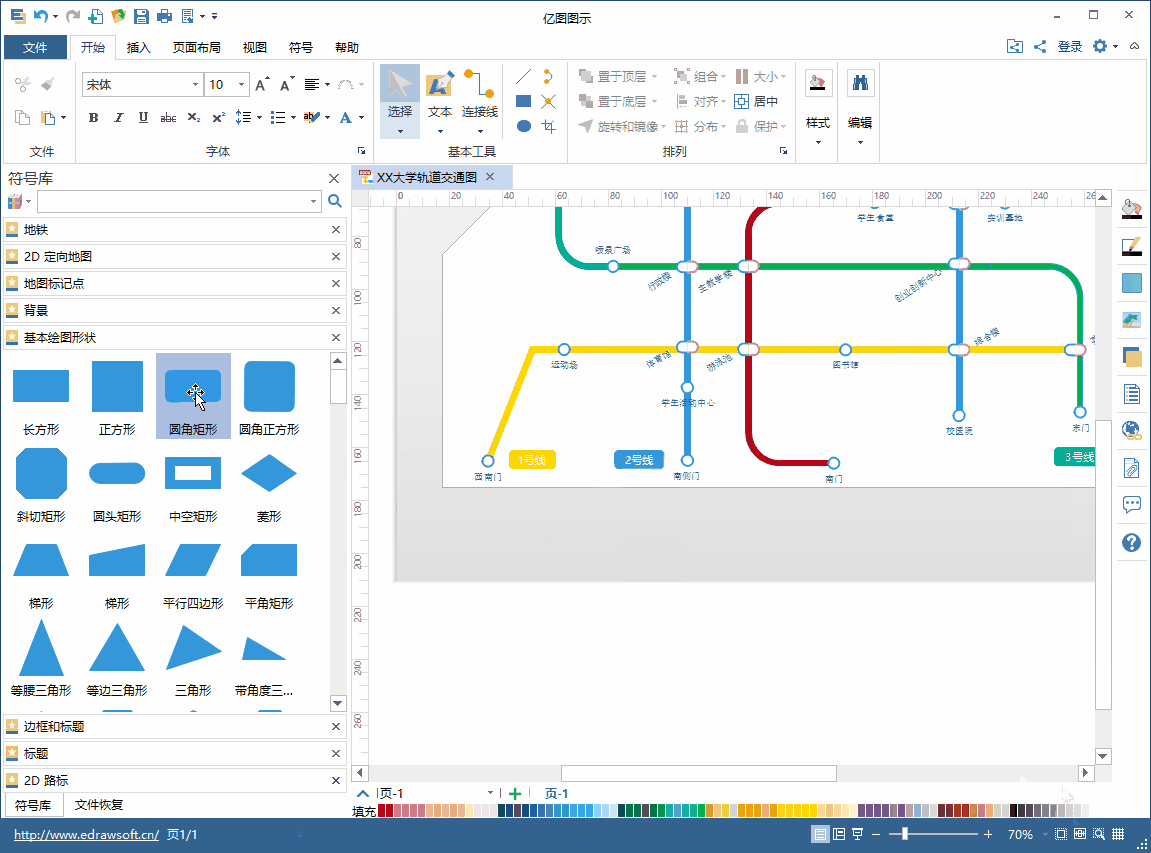

第十步:添加图示说明。为线路图标注图示说明和注意事项。最后再次检查是否疏漏。

亿图地铁其它标注

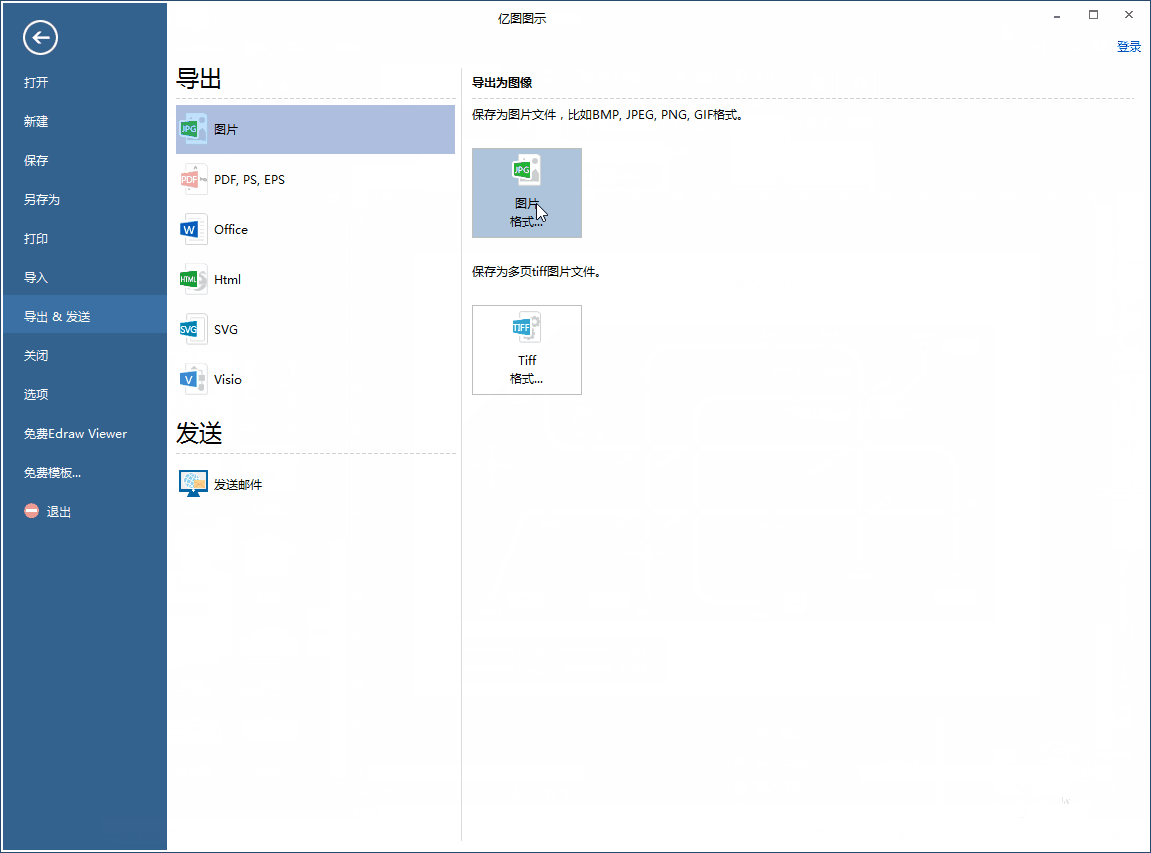

第十一步:绘制完成后的作品,可以导出为PDF、JPG、PNG等多种格式。

亿图地图导出

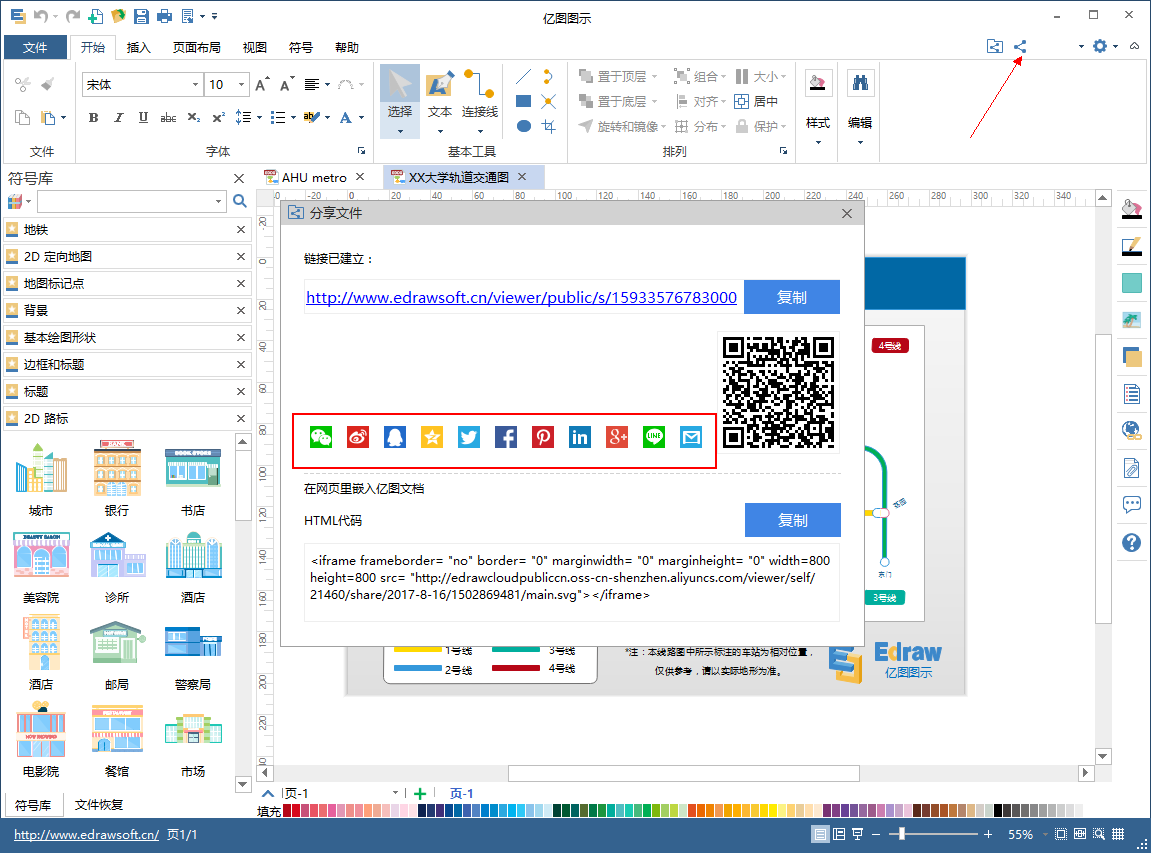

第十二步:分享作品。点击右上角的分享按钮后,可选择将作品分享至微信、微博、QQ等平台。

亿图分享

更多特性

1、多类型的绘图软件:不仅可以绘制平面布置图,还可以绘制思维导图、流程图、信息图等。

2、协同办公:可以创建团队云,团队成员共享文档,协同办公。

3、个人云:可以将自己的文档保存在独立的云空间,防止丢失。
