使用亿图图示软件如何绘制雷达图、蜘蛛网图?

雷达图,又被称作为蜘蛛网图、戴布拉图、极区图、网图、星形图、星图等,是一种常见的财务分析报表。蜘蛛网图能以二维图表的形式展现多个变量数据,并且在坐标轴上的三个变量都是从同一个起点开始的。蜘蛛网图或是雷达图通常被用于查看不同的因素和同一件事物之间的联系。本文将指导大家怎么用亿图软件快速绘制出雷达图、蜘蛛网图。

创建雷达图

打开亿图图示软件,选择“新建”——“图表”——“蜘蛛(雷达)图”——“创建”,即可开启画布。

新建

操作界面左侧为符号库,使用者可以从这里,选择合适的雷达图模板,添加至画布中。根据不同的展示场景,雷达图可分为普通雷达图、面积雷达图、百分比雷达图、极性图。本文以普通雷达图为例,介绍基本的操作技巧。

打开

从文件加载数据

亿图图示软件支持用户从本地导入数据,一键生成雷达图。具体的操作方法如下:

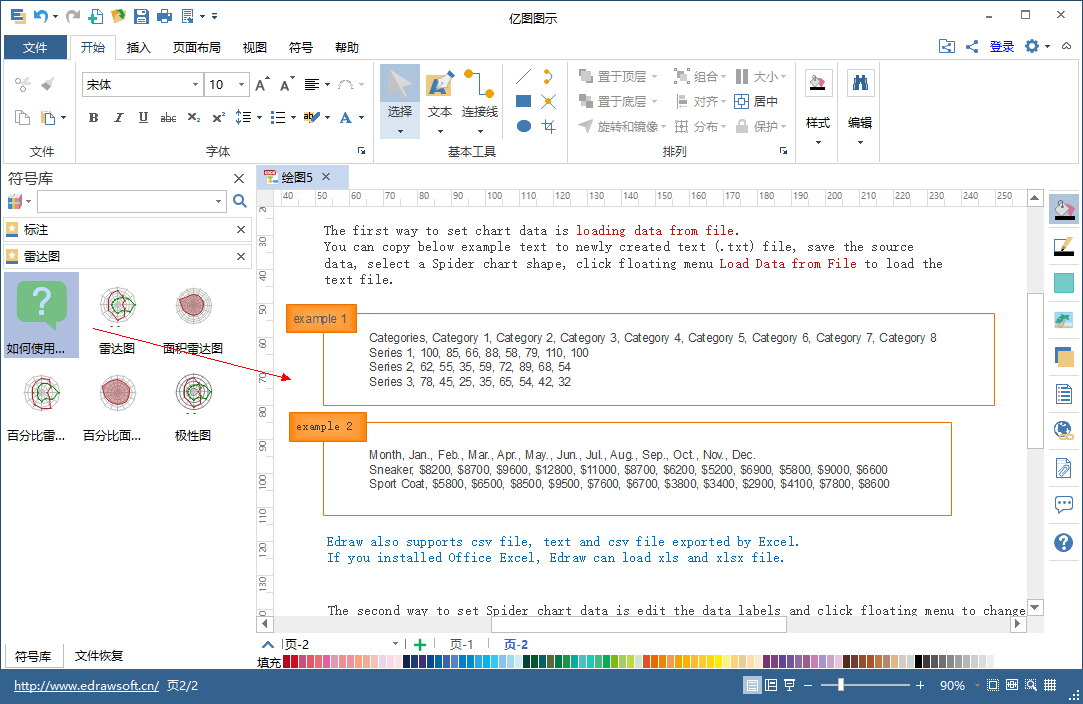

1、启动文本模板:另外创建一个空白画布,将符号库中的“如何使用”拖动至画布。

模板

选择复制“example 1”或“example 2”中的文本内容。

复制

2、编辑数据:在电脑本地新建txt记事本,将上文所复制的文本内容,粘贴在txt记事本里。根据模板,进行自定义修改。第一行是类别的名称,从左到右,依次填写。第二行至第n行是系别,第一列为系别名称,其它列为数据。每个数据之间需要用逗号隔开,避免导入出错。

修改

3、导入数据:在图表编辑画布里,鼠标靠近图表,即可出现浮动按钮。点击第一项“从文件加载数据”,并选择刚才编辑好的文本,即可一键导入。

替换

4、更改数据:数据被加载后,即一键生成雷达图。若发现其中数据有误,可以双击数据文本,进行修改。每修改完毕,雷达图的数据结构也随之发生改变。

数值修改

5、调节雷达图尺寸:鼠标移动至顶点,可以拖拽黄色的控制点,调节雷达图的大小。

拉动

雷达图的高级设置

雷达图的浮动按钮,具备完整的雷达图设置功能。用户可以在此按需求,自定义设置。

浮动按钮

1、设置系列数:输入数值,确定系列数,本例中的系列数是学生的数量。

2、设置轴数:输入数值,确定轴数,本例中的轴数是科目的数量。

3、设置圈数:即灰色的六边形数量,初始值为8,本例中假设学科满分为100分,故可设置圈数为10。

4、设置最大值:即轴向的最大值,本例中的最大值可设置为100。

5、隐藏数据标签:点击之后,将屏蔽雷达图上的所有数据内容。

6、在右边/下边显示图例:可以自定义图例的显示位置。

7、外观选项:设置的选项较为丰富,可以修改数据精度、数据格式、前缀单位、后缀单位以及标记样式等。

高级设置

雷达图样式修改

亿图图示拥有丰富的样式编辑功能,以美化绘图作品。用户可以更换背景样式、替换线条颜色、更改线条宽度。

样式修改

面积雷达图

用户可以从符号库里添加面积雷达图模板,面积雷达图同样支持一键导入的方式生成,与普通雷达图不同,面积雷达图将自动填充包围面,显示效果也更加明显。

面积雷达图
