画电路图:亿图和Visio相比有什么优点?

随着科学技术加速发展,新型元器件不断涌出,手工绘图已经无法满足人们对电路图的需求。同时,越来越复杂的电子线路也无法继续依靠单纯的手工来完成。另一方面,对于从事电子电路行业的人员或者是电子电路专业的教师、学生来说,无论是在进行学术研究还是做毕业设计等方面,计算机绘图都是非常必要的。

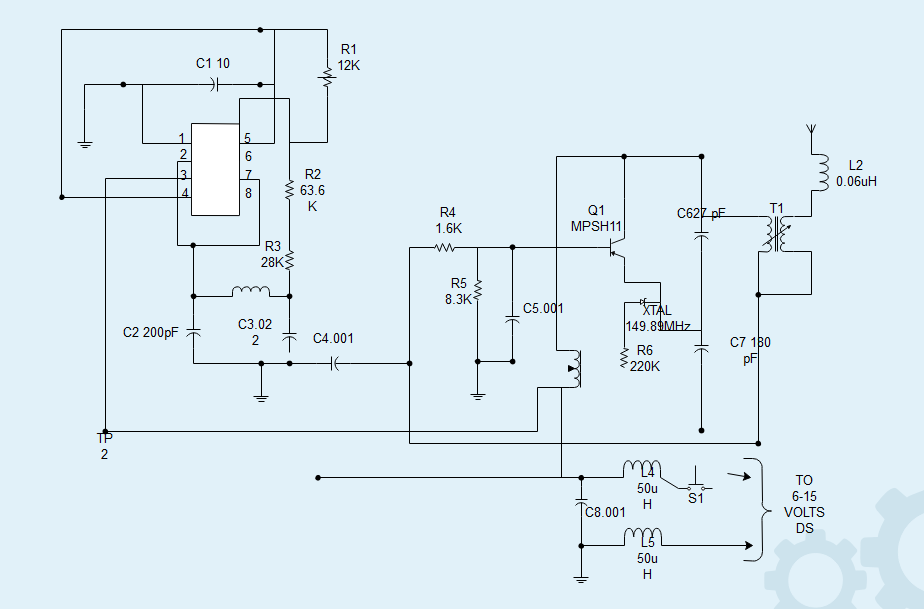

亿图电路图

其实,可以绘制电路图的软件有很多,有简单的,也有复杂的。可是对于新人来说,选择一款既简单,又方便、快捷的软件十分重要,因为它能够帮助我们大大的节省绘图时间。那么在本文中,小编将详细分析为什么现在越来越多的人开始使用亿图绘制电路图而不是用Visio!

使用Visio画电路图有哪些不足之处?

1、滑动变阻器不能调节滑片位置,只能在正中间。即使不连接某一侧接线柱,也会显示出来。

2、Visio可使用的模板和例子有限。

3、Visio支持的绘图类型少,内置符号也不是很多,绘图时可选择性不高,画出来的图表美感不足。

3、Visio的云共享功能需要依靠Microsoft Sharepoint才能使用。

4、Visio不支持钢笔工具的功能。

5、Visio只能在Windows上使用,不支持Mac和Linux系统。

亿图软件有什么更胜于Visio?

1、亿图自带基本电气模板,有常用的电路元件,可直接拖动到图中。

2、亿图软件具有多种图形建模功能,除了适用软件内置的符号、图形,还可通过修改已有图形形状或用绘图工具绘制建立新图形,甚至可以从外界输入图形放入模板中调用。

3、拖拽式绘图,只需在亿图符号库中选中所需图形、符号,然后轻轻按住鼠标,拖放到绘图区即可。

4、亿图内置丰富的符号,适用范围广。无论是思维导图、流程图、组织结构图、项目管理类图,还是工艺图、地图、科技类图,适用亿图都可轻松绘制。

5、亿图软件自带云共享功能,其中包含个人云和团队云,随时随地保存,随时随地分享!

6、亿图软件具有PS下相类似的钢笔工具的功能,可以自己设计图形、符号。

7、操作界面与微软的 Office 系列软件相似,使用简单、方便,无需复杂学习。

8、具有再次编辑的功能,即使用亿图软件导出为word、ppt、Visio等格式的文件,可以进行再次编辑。

9、作为一款纯矢量的绘图软件,使用亿图绘制的图表,无论放大多少倍依旧十分清晰。

10、亿图与Visio相互衔接,可以任意导入和导出为Visio格式的问题件,而且导出后还可以在Visio上继续编辑。

11、亿图支持跨平台使用,可以在Windows、Mac以及Linux上同时使用。

在画电路图时需要注意哪些问题呢?

1、首先从正极出发,然后回到负极。

2、导线不能交叉。

3、需要注意电流表和电路表的区别。

4、绘制比较复杂的电路图时,需要按照从简单的串联或并联的画法一点一点开始分解。

5、画完电路图后,需要进行检查。按照正极出发的方向,重新走一遍,看看是否可行。

6、重点注意电表要从正接线柱到负接线柱。

7、需要注意电路是否会短路。

亿图软件电路图符号:

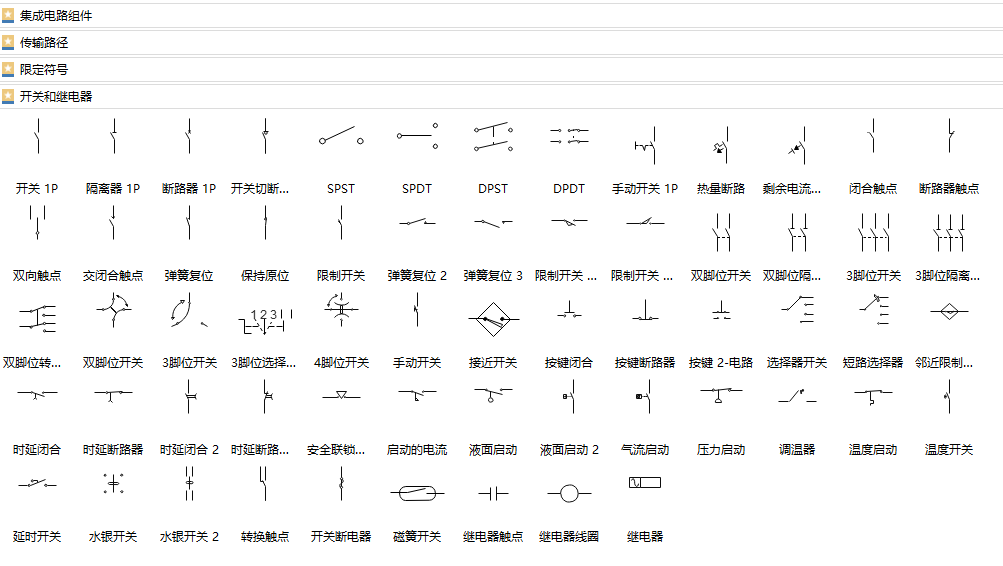

亿图电路图符号
