解析双代号网络图绘制步骤及规则,新手适用!

双代号网络图是一种十分普遍的网络计划形式,主要是以箭线及两端节点的编号来表示某一项工作的一种网络图。一个箭线表示一项活动,箭线上标识活动名称。箭头表示活动的结束,箭尾则表示活动的开始,箭头和箭尾处用圆圈链接并编上号码,以此来代表这些活动的名称。

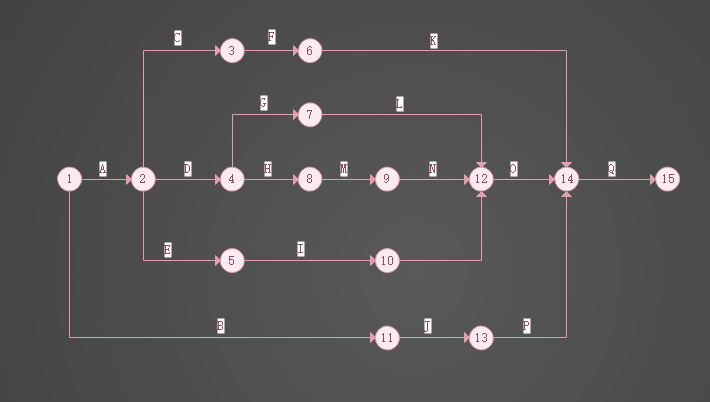

亿图双代号网络图

双代号网络图的三要素:

1、工作:即箭线。是用来表示一项工作需要消耗的人力、物力以及时间的具体活动过程。也称之为工序或者作业。

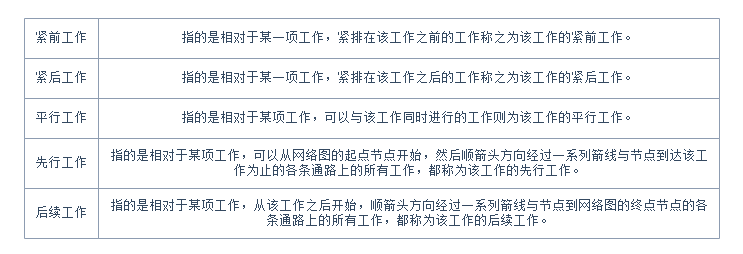

亿图双代号网络图工作

2、节点:网络图中,箭线出发点和交汇处会使用圆圈,来表示该圆圈前面一项或者多项工作的结束以及允许后面一项或者多项工作的开始的时间,即为节点。

3、线路:在网络图中,从起点节点开始,沿箭头方向连续通过一系列箭线与节点,最后到达终点节点的通路称为线路。

双代号网络图的绘制规则:

1、不能出现从一个节点出发,又顺着箭头方向又回到原出发点的循环回路。

2、不能有两个或者两个以上的箭线从同一节点出发又同时指向同一节点。

3、网络图中的箭线(包括虚箭线,以下同)应保持自左向右的方向,不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。

4、网络图中的节点编号应该自左向右,由小到大,确保工作的起点节点的编号小于工作终点节点的编号,而且不能出现重复编号的节点,但是可以是非连续的编号。

5、网络图中不能出现双向箭头和无箭头的连线。

6、网络图中不允许出现没有箭尾节点的箭线和没有箭头节点的箭线。

7、禁止在箭线上引入或者引出其他箭线,除非网络图的起点节点有多条箭线引出(外向箭头)或者重点节点有多条箭线引入(内向箭线),此时为了让图形更简洁,则可以使用母线法绘图。

8、绘制网络图时,宜避免箭线交叉。但是当交叉不可避免时,也可以采用过桥法或指向法进行处理。

9、一个网络图中只能有一个起点节点和终点节点。

10、同一项工作不能在一个网络图中重复表达。

双代号网络图的一般绘图步骤:

第一步:进行任务分解,然后具体划分需要施工的工作。

第二步:确定需要完成的工作计划的所有工作及其逻辑关系。

第三步:确定每一项工作需要持续的时间,并制定详细的工程分析表。

第四步:根据所指定的工程分析表,绘制并修改网络图。
