专业FTA故障树分析图模板,让工作更高效

故障树分析图表(即FTA),采用的是逻辑的方法来进行因果分析。从上到下逐级建树,并根据事件进行联系,是一种图形化设计方法。在绘制故障树分析图或者其他商务图表的时候,往往不知从何开始,因此很多时候我们会选择参考模板。

故障树分析图表

绘制故障树分析图之前,首先要做的就是确认需要分析的故障,确认系统的界限,确认需要考虑的基本诱发因素,确认系统的最初状态。

在进行故障树分析时,需要分析系统发生故障的各种原因、途径,提出各种有效防止措施。然后,再找出直接导致这一故障发生的全部因素,以及造成下一级事件发生的全部直接因素,直到找到那些引发故障的因素为止。

那么,这一系列的分析过程,都可以通过绘制故障树分析图来辅助进行。故障树分析图可以将每一种可能会引发故障情况,事故影响的因素等一一进行分析、展示,而使用故障树分析模板,可以帮助我们将这一过程简单化。

专业的故障树符号

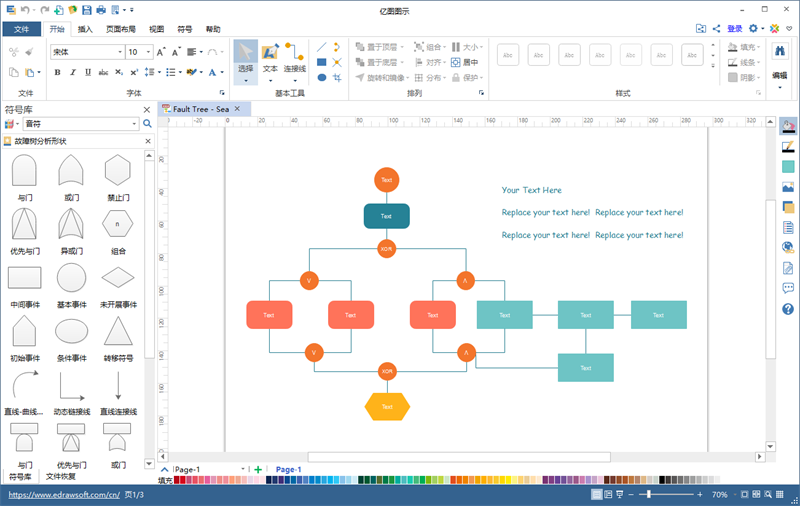

在绘制故障树分析图表的时候,经常需要用到的一些故障树符号。亿图图示软件中,内置了大量相关的图形、符号,直接拖拽就可以使用。

使用模板制作故障树图,让绘图更轻松

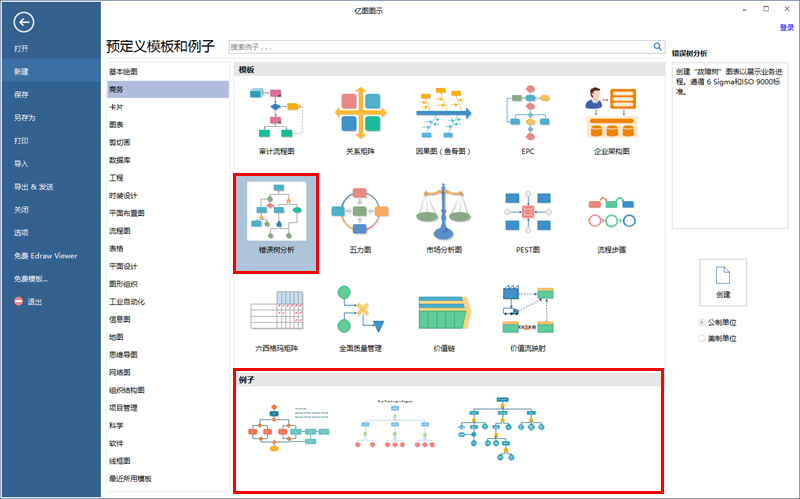

亿图故障树分析图制作软件中,可以通过两个方式打开模板进行绘图。其一,是在打开软件后,在新建“预定义模板和例子”中,选择商务图表中的“错误树分析”模板或者例子;

故障树分析图制作软件

软件内置的模板数量有限,如果这些都不能满足你的绘图需求,你可以在新建界面点击“免费模板”,网页在线免费模板提供了更多选择。

点击可以立即查看网页模板下载使用教程

故障树分析图几个简单的模板
