计算机网络拓扑图是用来表示计算机组成中网络之间设备的分布情况以及连接状态的。在计算机网络设计中,网络拓扑结构的设计也显得尤为重要,其中第一个需要解决的就是在给定计算机的位置,并且保证一定的网络响应时间、吞吐量以及可靠性的条件下,再通过选择适当的路线、线路容量以及连接方式等,使整个网络结构合理并耗费最低的成本。

在绘制网络拓扑图时,不管是局域网还是广域网,拓扑绘图的选择也要考虑到很多要素。那么,在常见的几种结构类型中,应该如何选择呢?

1、星型拓扑结构:是由中央节点和通过点到点通信链路接到中央节点的各个站点组成。

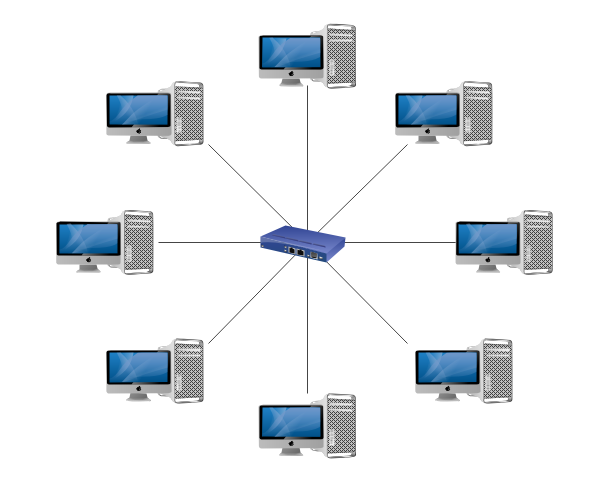

星型网络拓扑图

优点:集中控制,结构简单灵活、建网容易,便于控制和管理,故障诊断和隔离比较容易。

缺点:是中央结点负担较重,容易形成系统的“瓶颈”,线路的利用率也不高。

2、总线拓扑结构:是由一条高速主干电缆也就是总线跟若干节点进行连接而成的网络形式。总线拓扑是使用最普遍的一种网络。

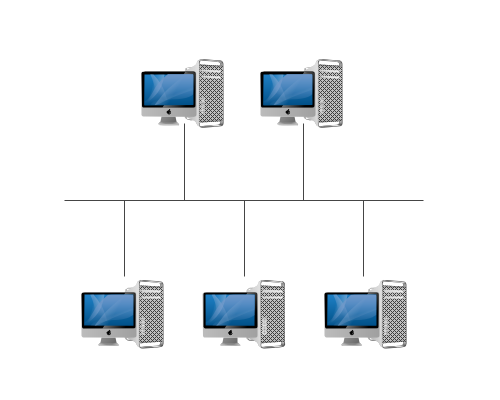

总线型网络拓扑

优点:结构简单灵活,易于扩充,布线容易,使用方便,性能较好。

缺点:总线的传输距离有限,通信范围受到限制,而且总线故障将对整个网络产生影响。

3、环型拓扑结构:环型拓扑网络由站点和连接站的链路组成一个闭合环,其信息的传送是单向的,所以每个节点需要安装中继器,以此来接收、放大、发送信号。 环型拓扑是局域网常采用的拓扑结构之一。

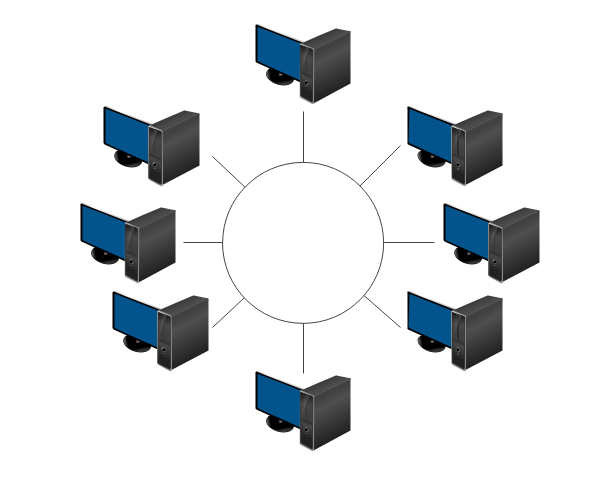

环型拓扑图

优点:结构简单,建网容易,传输距离远,便于管理。

缺点:当结点过多时,将影响传输效率,不利于扩充,故障检测也比较困难。

4、树型拓扑结构:树型拓扑从总线拓扑演变而来,形状像一棵倒置的树,顶端是树根,树根以下带分支,每个分支还可再带子分支。 树形拓扑结构是当前网络系统集成工程中最常见的一种结构。

树型拓扑图

优点:扩充方便、灵活,成本低,易推广,适合于分主次或分等级的层次型管理系统。

缺点:资源共享能力较低,可靠性不高,而且各个节点对根的依赖性太大。

5、混合型拓扑结构:是由星型结构或环型结构和总线型结构结合在一起的网络结构。

混合型拓扑图

优点:可以对网络的基本拓扑取长补短。

缺点:网络配置挂包时难度较大。

6、网状型拓扑结构:主要是指各节点通过传输线互联连接起来,并且每一个节点至少与其他两个节点相连。

网状拓扑图

优点:由于结点之间有多条线路相连,所以网络的可靠性较高。

缺点:由于结构比较复杂,建设成本较高,而且不易扩充。

其实,目前在很多专业的绘图软件中,不乏有许多外观漂亮、型号多样的产品外观图,而且还提供了圆滑的曲线、斜向文字标注,以及各种特殊的箭头和线条绘制工具。当然,亿图图示专家,作为国产软件中类似Visio的多类型图形图表设计软件,在绘制计算机网络拓扑时又有哪些优势呢?

亿图网络拓扑图符号:

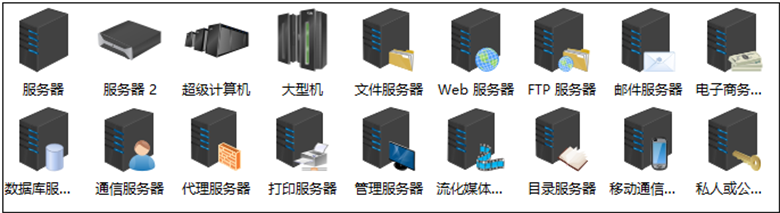

计算机网络服务器

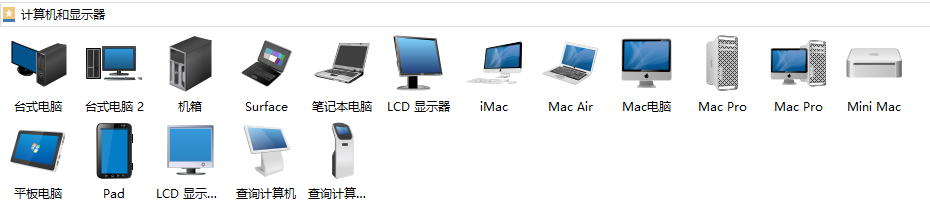

计算机网络显示器

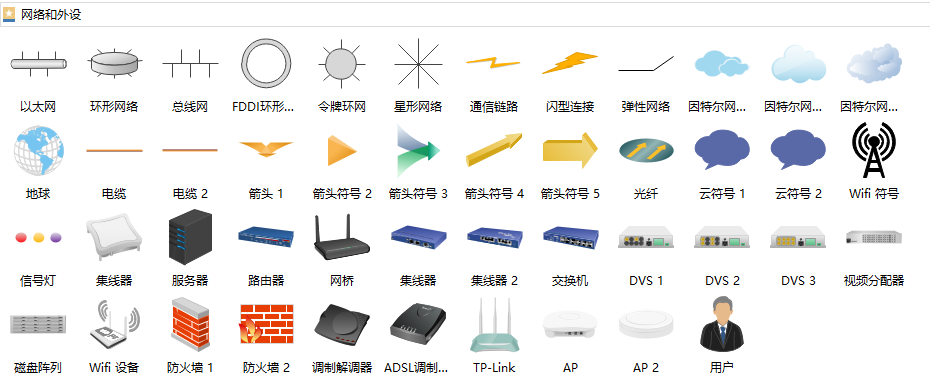

计算机网络和外设
