一篇文章带你了解单代号网络图!

在单代号网络图中,节点及其编号表示工作,箭线则表示工作之间逻辑关系,所以也被称之为工作节点网络图。单代号网络图绘图相对更简便,逻辑关系表达也更明确一些,所以近年来,单代号网络图的也逐渐被重视起来了。

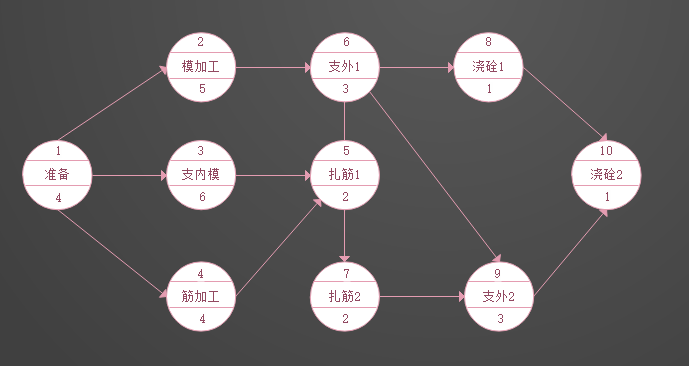

亿图单代号网络图

单代号网络图组成的基本元素:

1、节点:表示的是工作,一个节点则表示一个工作。一般用圆圈或者矩形表示。在单代号网络图中节点必须进行编号,且标注在节点内,编号可以间断,但是与双代号网络图一样绝不可以重复。

2、箭线:表示的是工序之间的逻辑关系。箭线一般用水平直线、折线或者斜线来表示,水平投影时的方向应自左向右,表示的是工作进行的方向。

3、线路:在单代号网络途中,每条线路都应该用其该线路上的节点编号,依照从小到大的顺序进行表述。

单代号网络图的几种表示方法:

单代号网络图

单代号网络图的特点:

1、绘图简单,不需要用虚箭线,工作之间的逻辑关系比较容易表达。

2、单代号网络图相对于双代号网络图更便于检查和修改。

3、由于单代号网络图的工作持续时间表示在节点内,所以相对不够形象、直观。

4、使用单代号网络图表示的工作间的逻辑关系,其箭线可能会产生较多的纵横交叉的现象。

5、当没有节点时间参数时,不能画时标网络图。

单代号网络图绘制规则:

1、绘图中禁止出现循环回路。

2、每个节点表示一项工作,所以各节点的代号不能重复。

3、绘图中禁止出现双向箭头或者无箭头的连线。

4、使用数字表示工作的名称时,应由小至大按活动先后顺序进行编号。

5、绘图中禁止出现没有箭尾节点的箭线和没有箭头节点的箭线。

6、绘图中,箭线不宜交叉,但是当交叉不可避免时,也可以采用过桥法或指向法进行绘制。

7、在单代号网络途中,只有一个起点节点和一个终点节点。如果在网络图中有多项起点节点或多项终点节点,则应该在网络图的两端分别设置一项虚工作,作为该网络图的起点节点和终点节点。

8、除了起点节点和终点节点以外,其他所有的节点都应该有指向箭线和背向箭线。

9、在绘制网络图时,单代号和双代号的画法不能混用。
